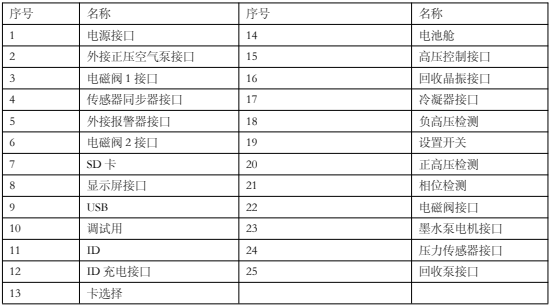

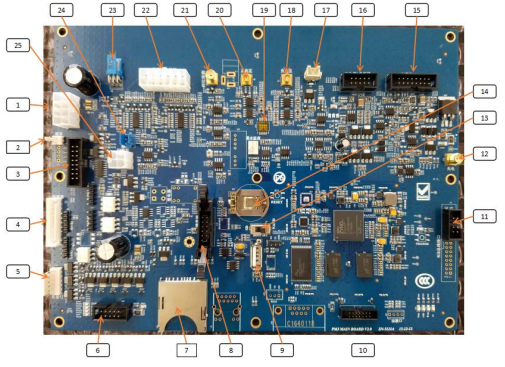

主板示意圖

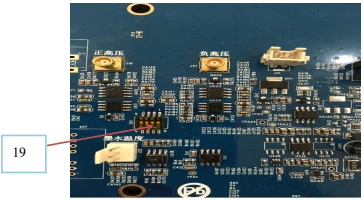

注釋：SW1 on：高壓檢測報警靈敏度降低 5%，(默認 OFF)

SW2 on：高壓檢測報警靈敏度降低 25%，(默認 OFF)

SW1 on，SW2 on：高壓檢測報警靈敏度降低 30%，(默認 OFF)

SW3 on：屏蔽噴頭蓋開關(guān)檢測，(默認 OFF)

SW4 on: 屏蔽回收管檢測，(默認 OFF)

? 外接接口說明

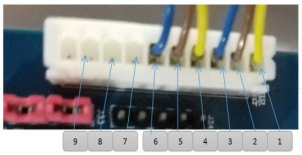

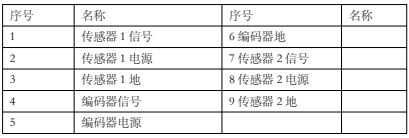

1-傳感器接口 2-同步器接口 3-預(yù)留孔位
