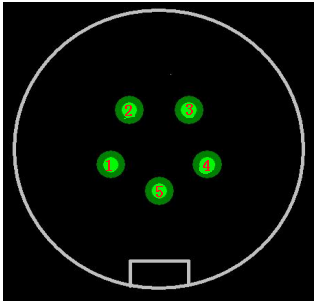

傳感器

管腳定義：

1pin—傳感器信號 (npn)

2pin— +24VDC

3pin—GND

4pin—往返信號

5pin—預留

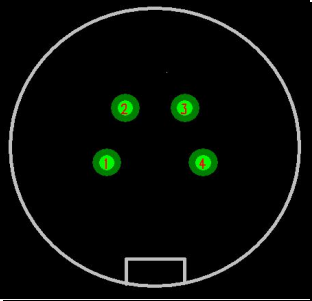

編碼器

管腳定義：

1pin-編碼器輸入信號

2pin—+24VDC

3pin—GND

4pin—編碼器屏蔽線接地

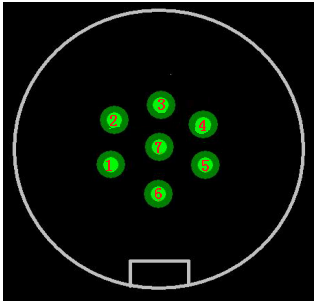

報警器

管腳定義：

1pin—打印指示燈     正常噴印狀態輸出24v

2pin—黃色報警燈     有黃色報警項輸出24v

3pin—紅色報警燈     有紅色報警項輸出24v

4pin—預留

5pin—預留

6pin—GND 7pin—預留
